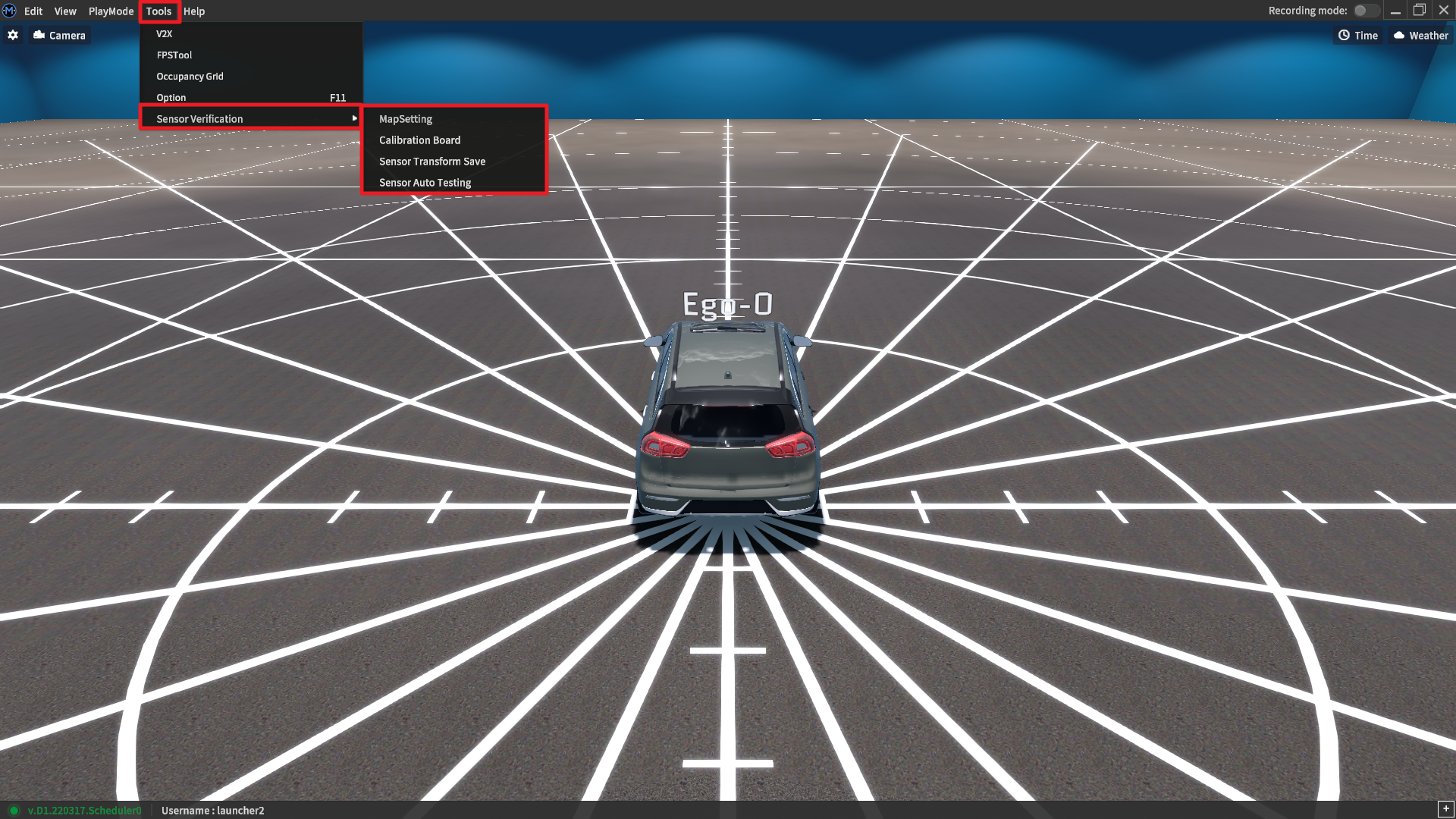

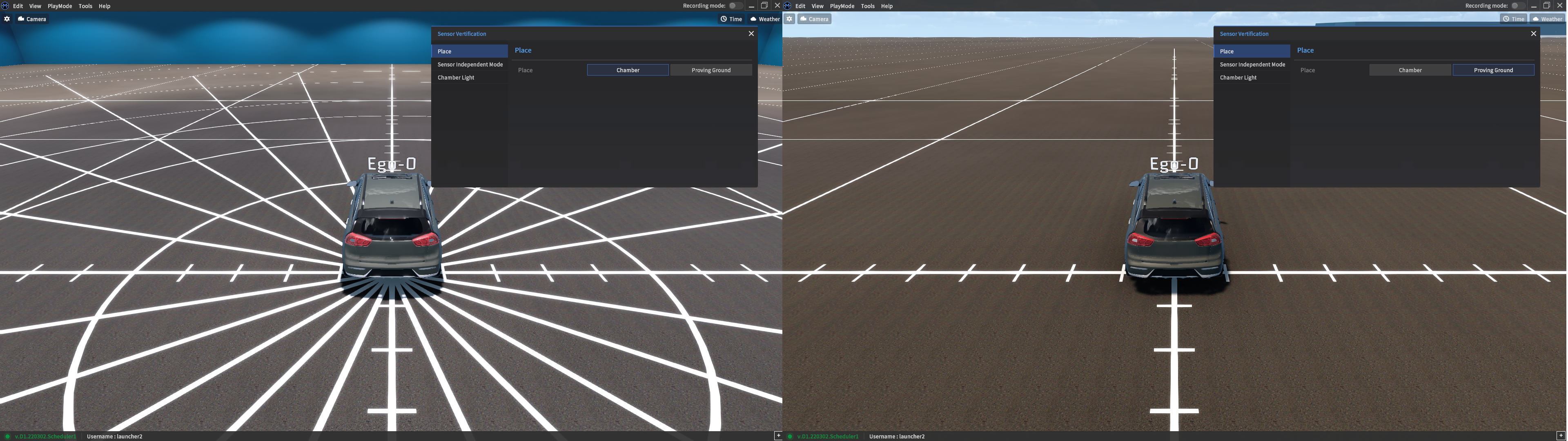

Sensor Verification Map

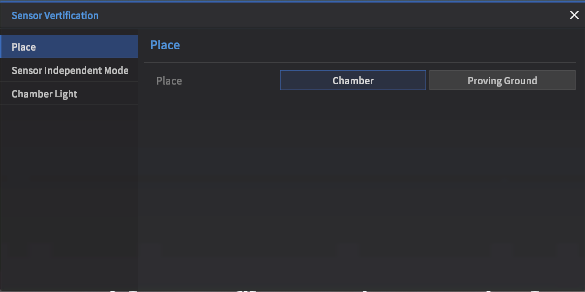

Place
:Ego vehicle의 위치를 특정 위치로 이동 시키는 메뉴

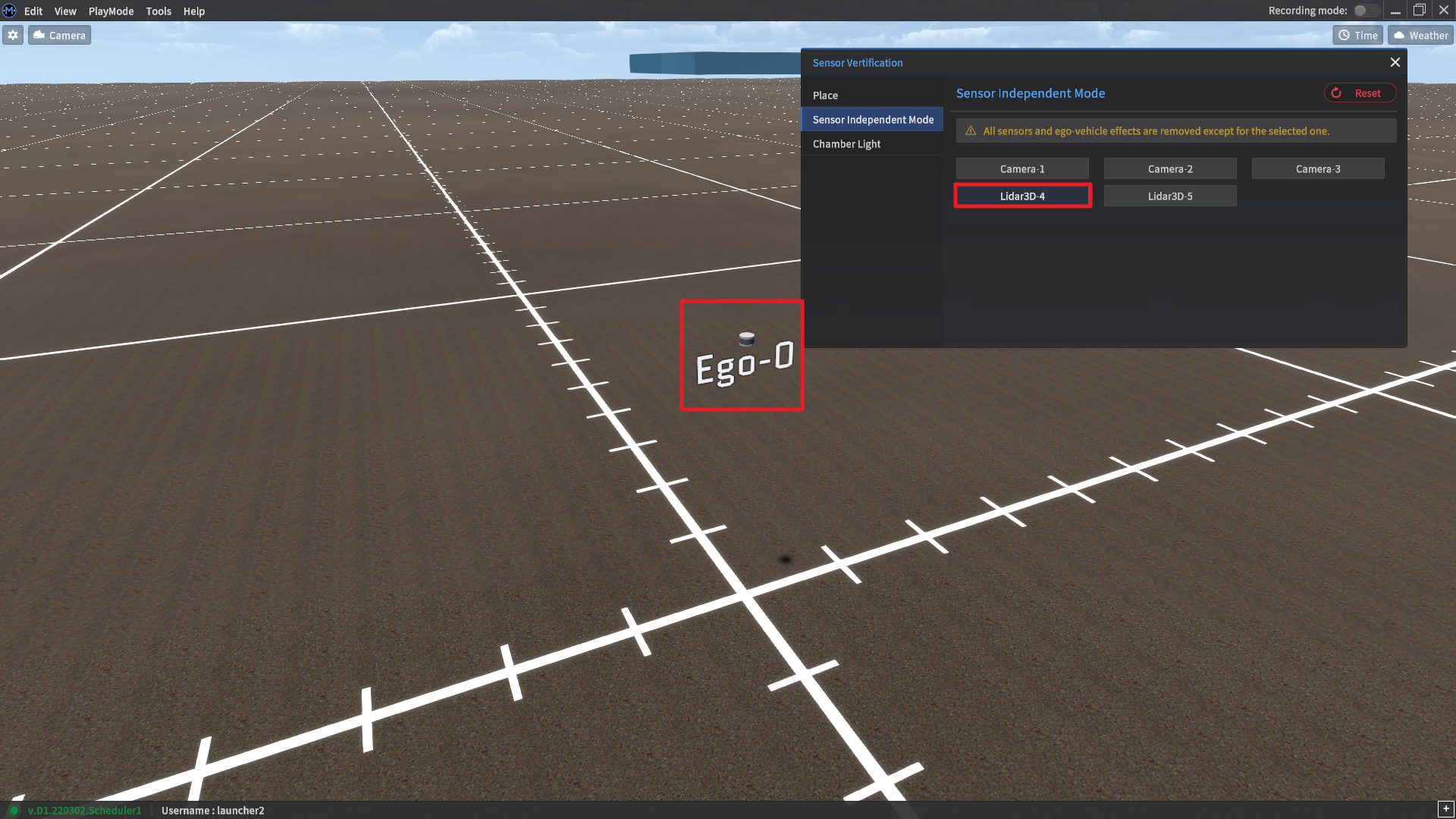

Sensor Independent Mode
:선택한 Sensor를 제외한 나머지 Sensor 및 Ego Vehicle의 영향을 제거하는 메뉴

• Ego Vehicle에 부착되어있는 Sensor들의 List가 나타나고, 선택 시 다른 Sensor 및 Ego Vehicle의 영향을 제거한다.

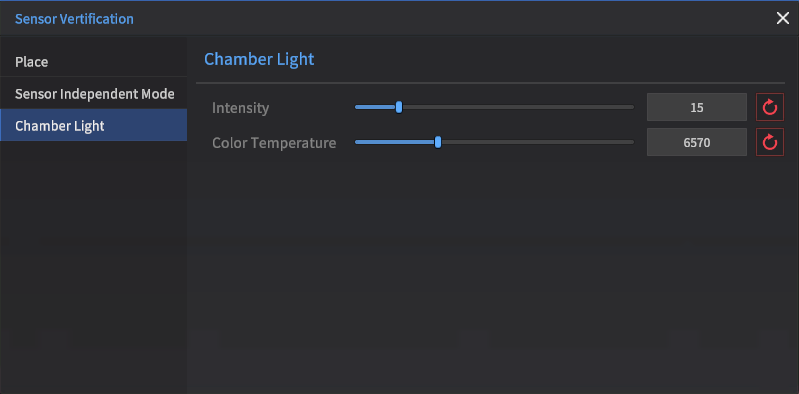

Chamber Light
: Chamber의 조명 Parameter설정 하는 메뉴

• Intensity : Light 컴포넌트의 Intensity 값을 설정 ( 0 ~ 100)

• Color Temperature : Light 컴포넌트의 Color Temperature 값을 설정 (1000 ~ 20000)

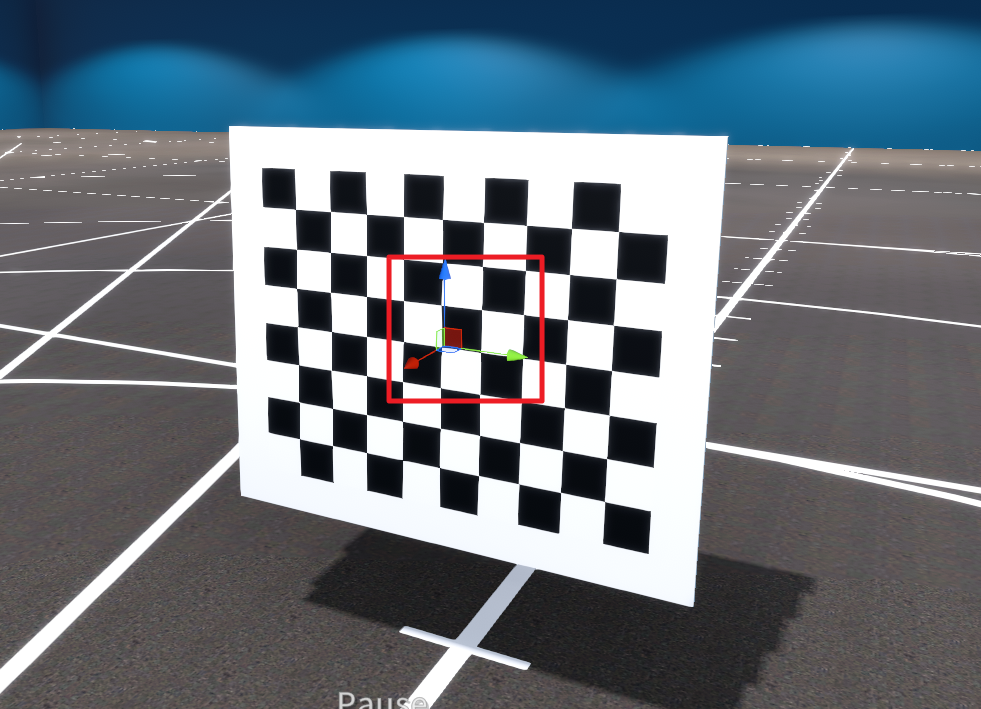

Calibration board를 배치 하는 메뉴

• Chessboard 배치

  • 원하는 위치의 바닥면을 Shitf + 클릭하면 해당 바닥면에서 특정 높이(1.5m)에 Chessboard가 배치 됨.

• Chessboard 제거

  • 제거하려고 하는 Chessboard를 Alt + 클릭하면 Chessboard가 제거 됨.

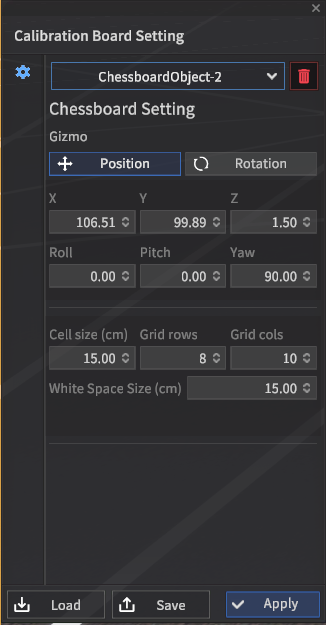

• Chessboard Parameter

  • Gizmo

    • Gizmo 방식 선택 후 마우스를 이용한 위치 이동 가능



  • UI setting

    • Chessboard 선택, 위치 / 자세 , 속성 편집 가능

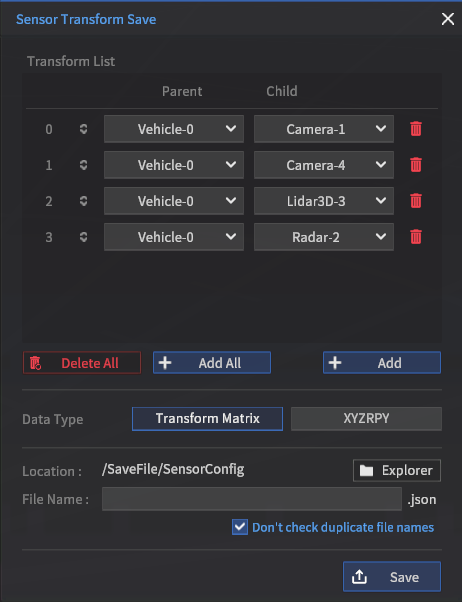

Sensor Transform을 저장하는 메뉴

• Transform List
  : Sensor의 Transform 정보를 간략하게 표시

  • Add All : Ego Vehicle에 부착되어있는 Sensor Transform 추가

  • Add : 사용자가 원하는 Sensor만 추가 Transform 추가

• Transform Data Type
  : 저장되는 데이터 타입 설정

  • Transform Matrix : Parent frame기준 Child frame의 Transformation Matrix

  • XYZRPY : Parent frame기준 Child frame의 Translation / Rotation

• json 파일

  • File name에 원하는 File명을 입력 후 Save를 클릭하면 Location위치에 .json파일 저장.

  • .json 파일 형태는 KITTI 참조 (링크 첨부 예정)

기능 미 제공 상태

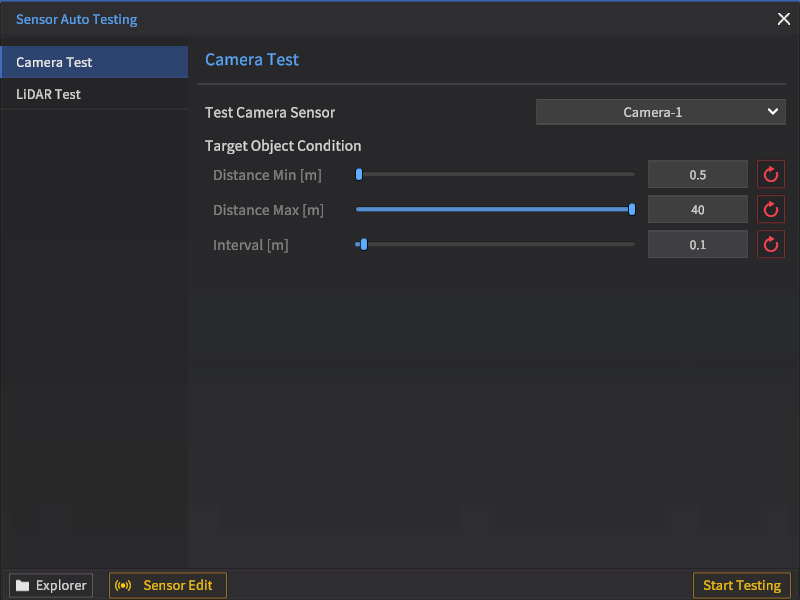

Camera Test
: Camera Auto Test 관련 설정 및 Test 진행

• Test Camera Sensor
  : 현재 Ego Vehicle에 배치된 Camera 센서중 선택 가능

• Test Object Condition

  • Distance Min (m) : AutoTest의 Target으로 사용하는 Object와 Sensor 의 거리 Min 값( 0.5 ~ )

  • Distance Max (m) : AutoTest의 Target으로 사용하는 Object와 Sensor 의 거리 Max 값( ~ 40)

  • Interval (m) : Object의 거리 간격 (0.01 ~ 5)



• 저장되는 데이터

  • MoraiLaunchr_Data\SaveFile\SensorAutoTesting경로에 저장.

  • Test 결과 CSV File에는 Object Distance, Number of Pixels 저장

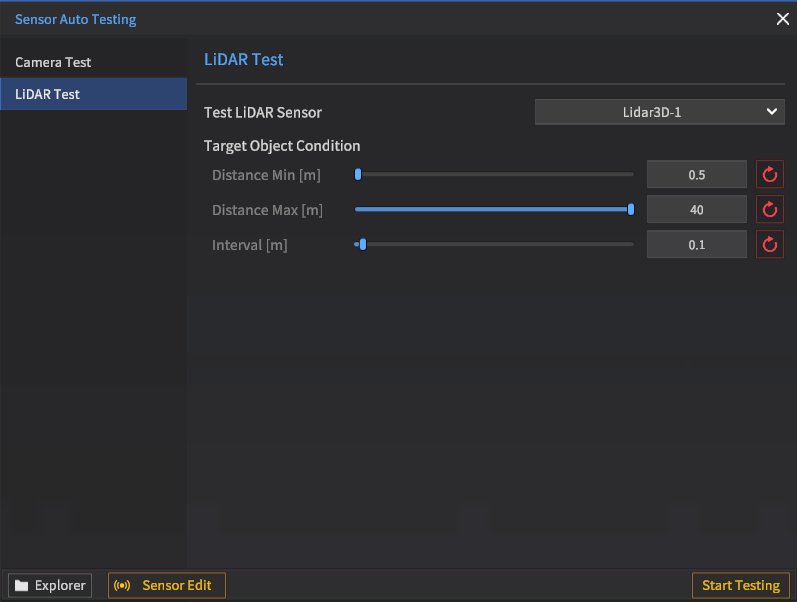

LiDAR Test
: Camera Auto Test 관련 설정 및 Test 진행

• Test LiDAR Sensor
  : 현재 Ego Vehicle에 배치된 LiDAR 센서중 선택 가능

• Test Object Condition

  • Distance Min (m) : AutoTest의 Target으로 사용하는 Object와 Sensor 의 거리 Min 값( 0.5 ~ )

  • Distance Max (m) : AutoTest의 Target으로 사용하는 Object와 Sensor 의 거리 Max 값( ~ 40)

  • Interval (m) : Object의 거리 간격 (0.01 ~ 5)



• 저장되는 데이터

  • MoraiLaunchr_Data\SaveFile\SensorAutoTesting경로에 저장.

  • Test 결과 CSV File에는 Object Distance, Number of Points 저장
