센서 통신 프로토콜

이 섹션에서는 센서의 검출 데이터를 외부로 전송하기 위한 ROS, UDP와 같은 센서 통신 프로토콜 정보를 설명한다.

센서 종류 별로 지원하는 통신의 메시지 프로토콜 및 데이터 구조에 대해 설명한다.

Camera

시뮬레이터에서는 카메라 센서의 통신으로 ROS, UDP, Apollo 를 지원한다.

ROS

카메라 센서에서 전송하는 ROS 메시지의 프로토콜 정보는 아래와 같다.

• Default Topic Name : /image_jpeg/compressed

• Message: sensor_msgs/CompressedImage (sensor_msgs/CompressedImage Documentation)

• FrameID : Camera


카메라의 Depth 이미지는 다른 GT 타입과 달리 ROS 메시지가 아래와 같다.

• Default Topic Name : /image

• Message: sensor_msgs/Image (http://docs.ros.org/en/noetic/api/sensor_msgs/html/msg/Image.html)

• FrameID : Camera

UDP

카메라 센서에서 전송하는 UDP 메시지 프로토콜 정보는 아래와 같다.

23.R1.0 에서는 카메라 센서의 UDP 패킷 구조가 아래와 같이 바뀌었다.

• Timestamp (8 bytes) 정보 추가

• Raw Image Data를 JPEG 압축하여 전송. 같은 Resolution이더라도 매번 Packet의 크기, 개수 변동이 생길 수 있음

• JPEG Packet의 크기가 64987 Byte가 넘어가면 64987Byte씩 여러 Packet으로 나누어 전송

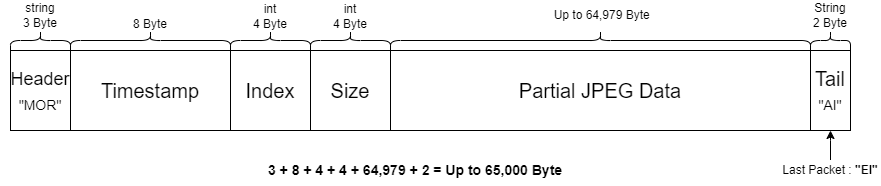

데이터 패킷 구조

카메라 센서 데이터를 전송하는 일반적인 UDP 패킷 구조는 아래와 같다.

• Header (3byte) : Packet Header 값. “MOR”

• Timestamp (8byte) : TotalSecond(4byte) + Nanosecond(4byte) 24.R1.0 UPDATE

• Index (4byte) : 해당 Packet 내 JPEG Data Block의 순서

• Size (4byte) : 해당 Packet 내 JPEG Data Block의 크기

• Partial JPEG Data (가변, 최대 64,979byte) : JPEG 압축된 이미지의 일부 데이터 24.R1.0 UPDATE

• Tail (2byte) : Packet의 Tail 값. “AI”. 마지막 Packet인 경우 “EI”

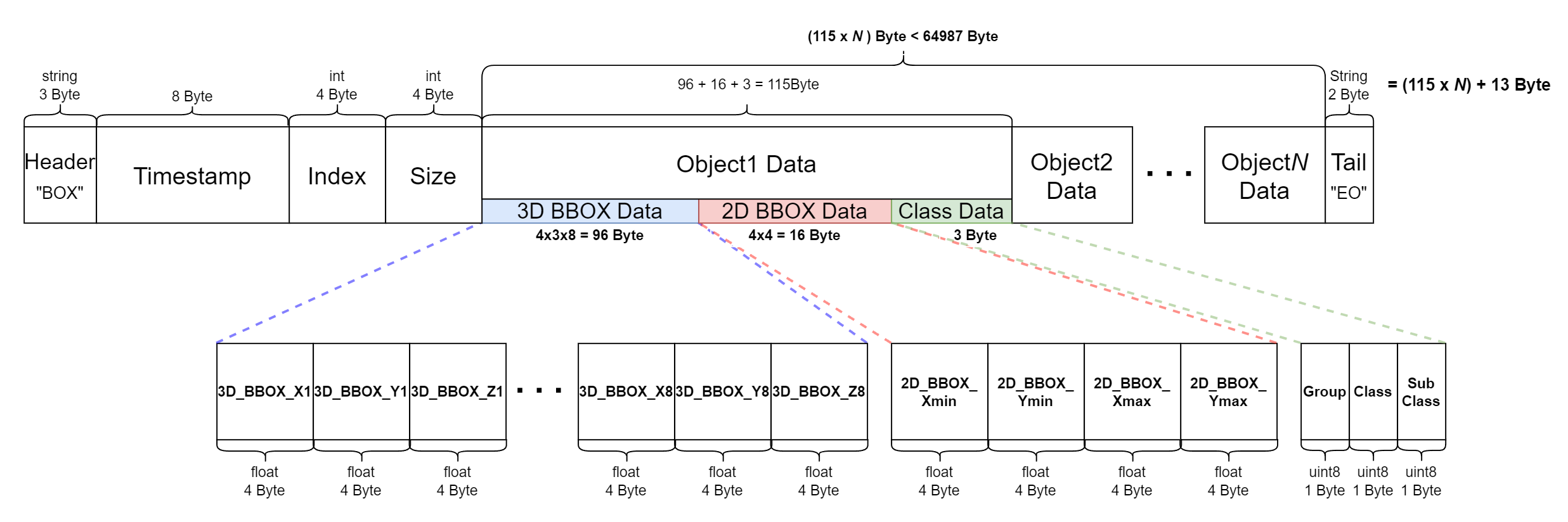

2D/3D BBox 데이터 패킷 구조

23.R1.0 에서는 카메라 센서의 2D/3D BBox 데이터를 UDP 전송 기능을 제공한다.

• Traffic Light을 제외한 Vehicle, Pedestrian, Obstacle 객체에 대한 2D/3D BBox 데이터 정보가 하나의 UDP 패킷에 가 함께 전송된다.
  해당 객체가 카메라 뷰에 존재하는 경우에만 송신된다.

ObjectX Data에 해당하는 Packet의 크기가 64987 Byte가 넘어가면 64987Byte씩 여러 Packet으로 전송

• UDP Packet Field (총 (115 x N) + 13 byte)

  • Header (3byte) : Packet 데이터 종류 설명

    • “BOX” 로 고정 값

  • Timestamp (8byte) : TotalSecond(4byte) + Millisecond(4byte)

  • Index (4byte)

  • Size (4byte)

  • Object1 Data Block (96 + 16 + 3 = 115 byte) : Object 별 정보가 담긴 Block

    • 3D BBOX (4x3x8 = 96 byte) : 3D BBOX의 8-point 코너값 출력

    • 2D BBOX (4x4 = 16 byte) : 2D BBOX의 표현 값 출력

    • Class (3 byte) : 해당 Object의 Tag 정보

  • Tail (2byte) : Packet의 Tail 값. “EO”

2D LiDAR

시뮬레이터에서는 2D 라이다 센서의 통신으로 ROS, UDP를 지원한다.

ROS

설정 방법은 카메라와 동일하며 아래와 같은 메시지 프로토콜을 따른다.

• Message Type : sensor_msgs/LaserScan (https://docs.ros.org/en/melodic/api/sensor_msgs/html/msg/LaserScan.html)

• Default Topic Name : /lidar2D

• FrameID : Lidar2D-1

UDP

2D LiDAR 에서 전송하는 UDP 메세지 프로토콜 정보는 아래와 같다.

2D LiDAR 센서 프로토콜은 각 제조사 별로 상이하다.

2D LiDAR를 전송하는 UDP 패킷 구조는 아래와 같다.

• 2D LiDAR Model

  • MORAI LiDAR

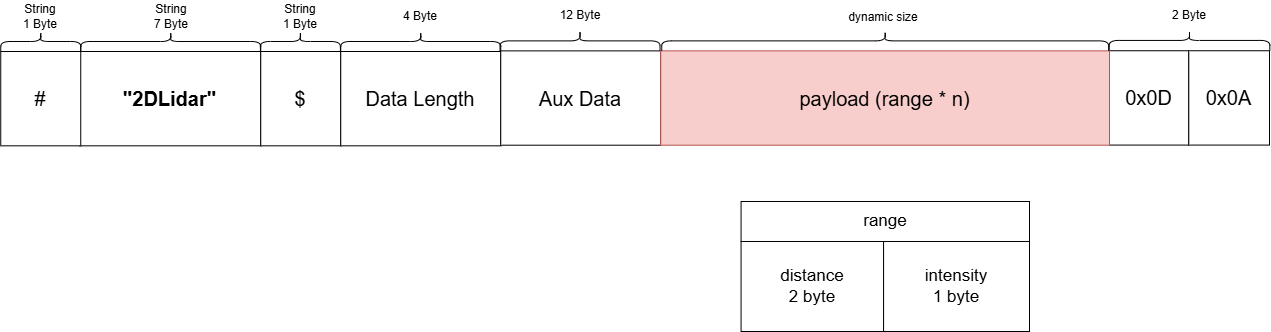

데이터 패킷 구조

1. MORAI LiDAR

   1. Total Size : 1107 byte

   2. Payload Size : 1080 byte

3D LiDAR

시뮬레이터에서는 3D 라이다 센서의 통신으로 ROS, UDP를 지원한다.

ROS

설정 방법은 카메라와 동일하며 아래와 같은 메시지 프로토콜을 따른다.

• Message Type : sensor_msgs/PointCloud2 (https://docs.ros.org/en/melodic/api/sensor_msgs/html/msg/PointCloud2.html)

• Default Topic Name : /lidar3D

• Velodyne 공식 드라이버의 PointCloud2 정의와 동일

3D LiDAR ROS 데이터 수신 방법은 2가지가 있다. 24.R2.0 UPDATE

1. 시뮬레이터에서 3D LiDAR을 설치 후, Sensor Network 를 ROS 로 설정하는 방법

2. 시뮬레이터에서 3D LiDAR을 설치 후 Sensor Network 를 UDP 로 설정한 뒤, Velodyne pkg 를 이용해서 ROS 로 변환하는 방법

   1. Velodyne_pointcloud 설치
      $ sudo apt-get install ros-{$ROS_DISTRO}-velodyne

   2. roslaunch 실행

      1. VLP16인 경우
         $roslaunch velodyne_pointcloud VLP16_points.launch

      2. HDL32인 경우
         $roslaunch velodyne_pointcloud 32e_points.launch

      3. HDL64인 경우
         $roslaunch velodyne_pointcloud 64e_S3.launch

         1. 3D LiDAR 설정 방법에 관련해서는 기존 Velodyne 공식 드라이버 대로 진행하되, HDL64에 한해서는 아래 Github링크 etc 폴더 내에 "64e_s3-xiesc.yaml" 파일을 사용한다.

            1. HDL64 yaml 파일 24.R2.0 UPDATE

   3. 실행한 3D LiDAR의 pointcloud에 RPM값 입력하기 (예: HDL32)
      roslaunch velodyne_pointcloud 32e_points.launch rpm:={RPM Value}

• {RPM Value} 는 설정한 Rotation Rate에 대응하는 값 입력

◦ RPM = Rotation Rate * 60e

◦ 예시) 5Hz 설정 시 → 300 입력

◦ RPM 미 입력 시 Default 값인 600 (10Hz)으로 설정됨

Veloview에서 RPM값 확인 시, Veloview의 버전에 따라 "No RPM" 현상이 발생할 수 있다. 24.R2.0 UPDATE

: 업데이트 된 Veloview 5.x 버전을 사용 시 RPM 값이 출력 되지 않을 수 있으나, Veloview 4.1.3 버전에서는 정상 출력 되는 것을 확인

UDP

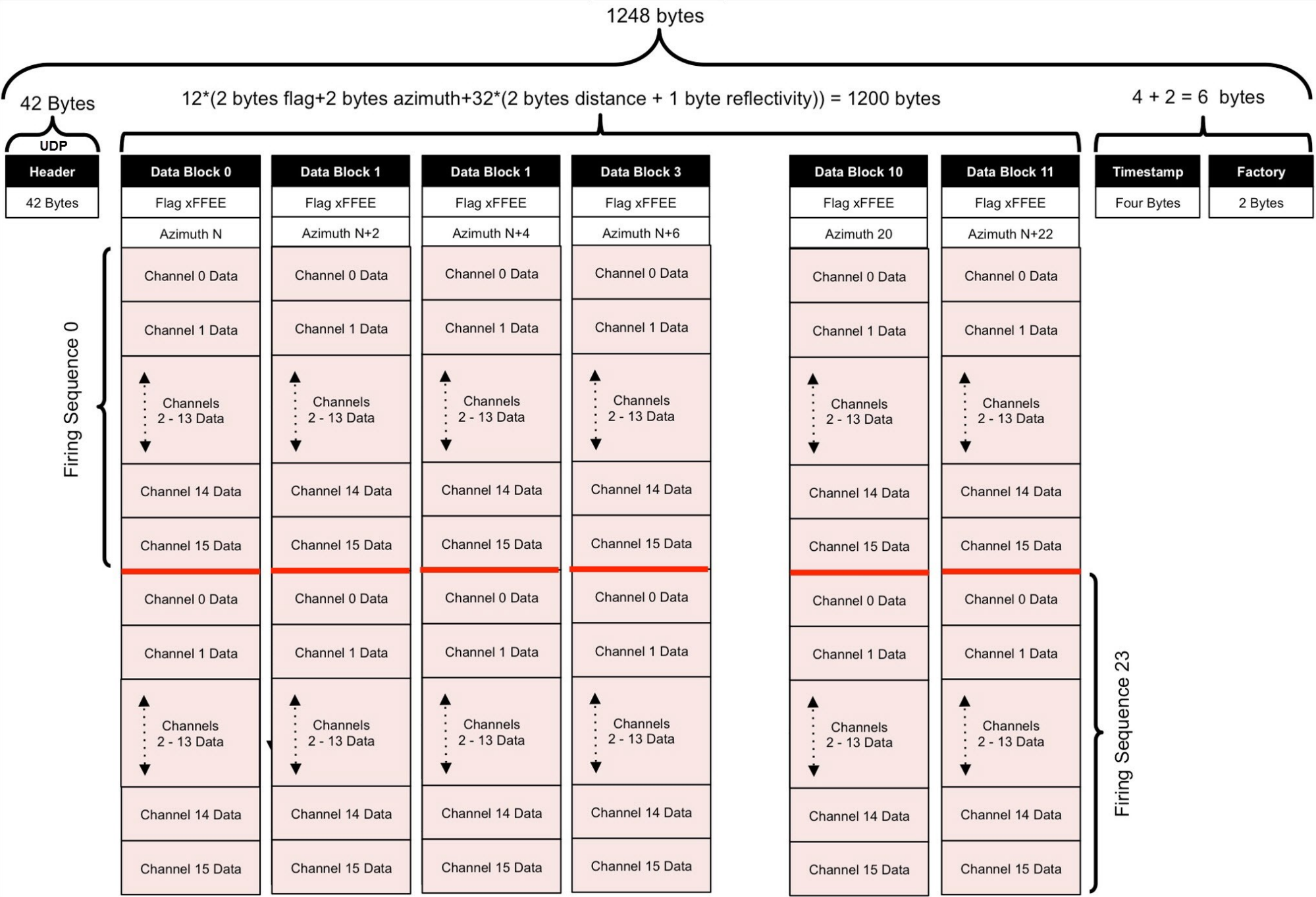

시뮬레이터에 제공하는 3D LiDAR Protocol은 아래의 Velodyne의 Protocol을 그대로 따른다.

GPS

설정 방법은 카메라와 동일하며 아래와 같은 메시지 프로토콜을 따른다.

ROS

• Message Type : morai_msgs/GPSMessage

• Default Topic : /gps

• 타입 설명 : GPS 정보

UDP

설정 방법은 카메라 센서와 동일하며 아래와 같은 프로토콜을 따른다.

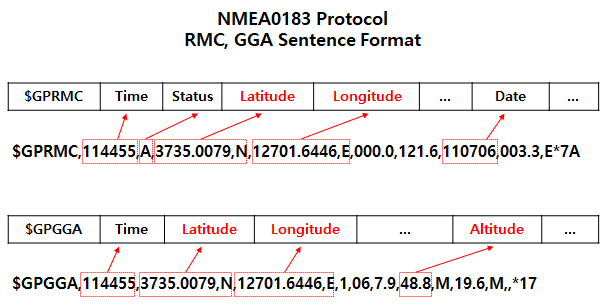

• NMEA0183 Protocol을 따르고, RMC/GGA sentence 두 가지 format으로 동시에 들어온다.

• Format Type(char): GPRMC/GPGGA. Format의 종류를 나타낸다.

• Time(float) : GPS 정보가 들어올 때의 time stamp.

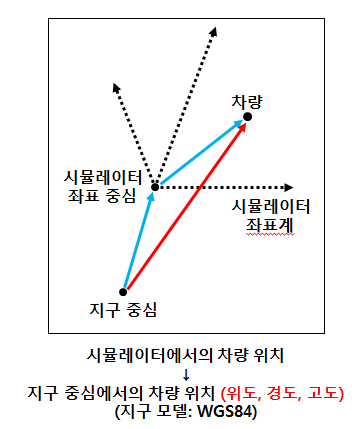

• 차량 위치 정보(Lat/Long/Alt, float) : GPS 센서에서 측정한 위도/경도/고도

IMU

ROS

설정 방법은 카메라와 동일하며 아래와 같은 메시지 프로토콜을 따른다.

• Message Type : sensor_msgs/Imu (sensor_msgs/Imu Documentation (ros.org))

• Default Topic : /Imu

• 타입 설명 : IMU 정보

UDP 24.R2.2 UPDATE

설정 방법은 카메라 센서와 동일하며 아래와 같은 프로토콜을 따른다.

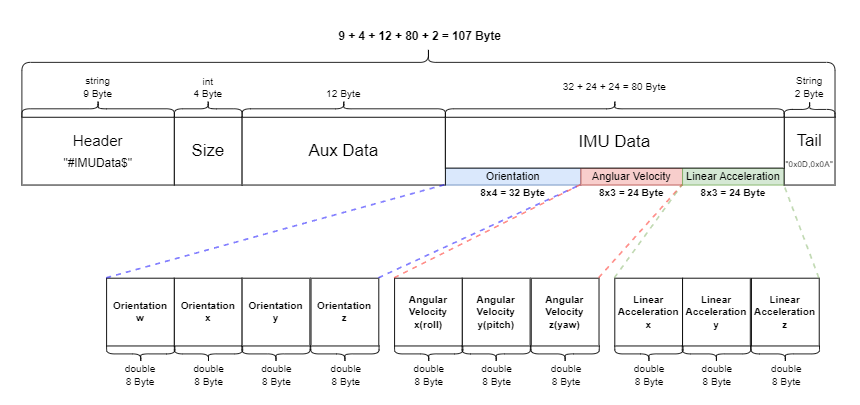

• UDP Packet Field (총 107 byte)

  • Header (9 byte) : Packet Header 값. “#IMUData$“

  • Size (4 byte) : 해당 Packet 내 IMU Data 의 크기 값. “80“

  • Aux Data(12 byte) : 추가 데이터 필드. 고정 값 “0”

  • IMU Data(32 + 24 + 24 = 80 byte) : IMU Data Block

    • Orientation (8 x 4 = 32 byte) : IMU Sensor 의 자세값. Quaternion으로 표현

    • Angular Velocity (8 x 3 = 24 byte) : IMU Sensor 의 각속도 값. (rad/s)

    • Linear Acceleration (8 x 3 = 24 byte) : IMU Sensor 의 선가속도 값. (m/s²)

  • Tail (2 byte) : Packet 의 Tail 값. “0x0D, 0x0A“

Radar

ROS

• Message Type : morai_msgs/RadarDetections.msg

• Default Topic : /radar

• 타입 설명 : radar정보

  • Header header

  • uint16 point_id

  • float32 x

  • float32 y

  • float32 z

  • float32 azimuth

  • float32 rangerate

  • float32 rcs

• Radar(for RVIZ visualization)

  • Message Type : sensor_msgs/PointCloud

  • Default Topic : /radar

  • 타입 설명 : radar pcd 정보
